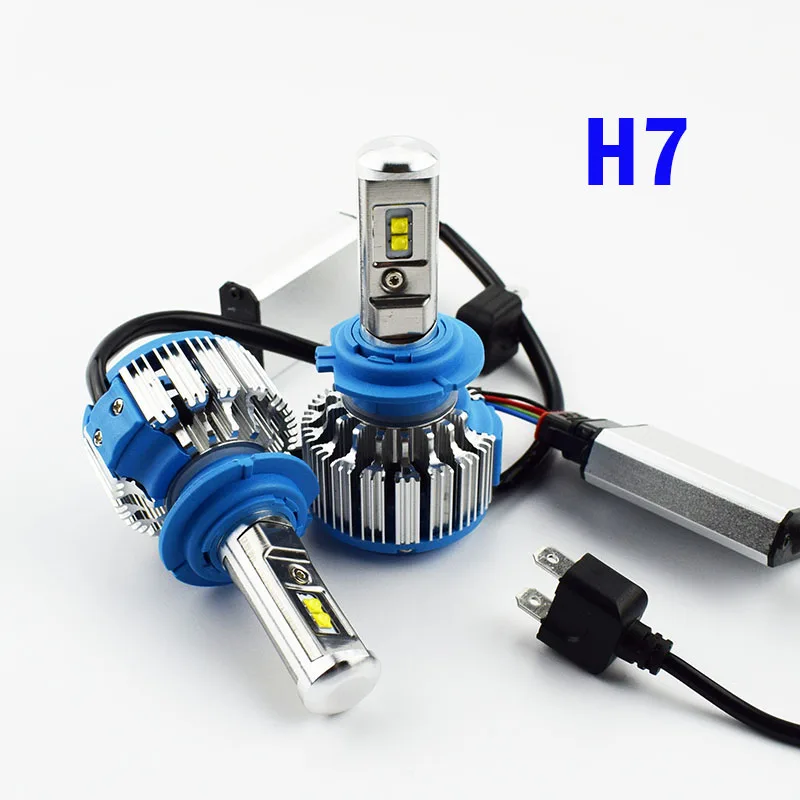

Авто лампы на диодах н7 видео: Светодиодные лампы двухцветные Razor II 12 CSP белый 5000K/желтый H7 2 шт купить

Содержание

Цветовая температура ламп и все что нужно о ней знать!

Автомобильные лампы – это устройства, которые гарантируют высокую безопасность для водителя на дороге. Только автомобильные лампы головного света позволят вам получить видимость в темное врем суток и помогут лучше маневрировать автомобилем при плохих метеорологических условиях. Одной из главных характеристик автомобильных ламп являетсяцветовая температура, о чем мы детально и расскажем вам в данном материале.

Что такое цветовая температура автомобильных ламп?

Цветовая температура – это одна их главных характеристик всех автомобильных источников света. Это физическая величина, которая определяет спектр излучения лампы и определяется визуальным восприятием цвета глазом человека. Следовательно, каждому свету соответствует своя температура. Цветовая температура или же цветность – определяется в Кельвинах.

Развеем миф о цветовой температуре

Существует один важный миф, который ходит в автомобильном мире, касательно цветовой температуры.

Миф. Чем выше цветовая температура источника света, тем более мощнее лампа, она обеспечивает максимальную видимость дорожного полотна для водителя на дороге.

Это совершенно неверно, поскольку цветовая температура – это визуальное восприятие цвета человеческим глазом. Чем выше цветовая температура, тем она больше склоняется в сторону голубого, фиолетового цветов, что не может обеспечить максимальной видимости для водителя на дороге. Следовательно, не стоит заблуждаться и выбирать самую высокую цветовую температуру, поскольку это никоем образом не влияет на мощность лампы. К тому же, чем выше цветность источника света, тем более тусклый луч вы будете получать.

Варианты цветовой температуры для автомобильных ламп и их особенности

На сегодняшний деньсуществуют лампы, которые обеспечивают разную цветовую температуру и их можно поделить на несколько групп.

Группа 1. Лампы теплых цветов

2400 Кельвинов – это насыщенный желтый свет, применение которого актуально и эффективно в случае использования лампы в качестве прибора для видимости дороги при плохих метеорологических условиях. Свет таких приборов не рассеивается по дорожному полотну, не кристаллизируется, а поэтому максимально эффективен в туманы, дожди, снега.

3200 Кельвинов – это желтоватый свет, который характерен всем стандартным галогеновым лампам. Такие источники света применяют в качестве оборудования головной оптики транспортных средств или жеПТФ. Такой свет обеспечивает неплохую видимость в ночное время, а также при плохих метеорологических условиях. Желтоватый поток не рассеивается по дороге и не кристаллизируется от малейших капель влаги туманов или же дождей.

Группа 2. Оптимальная цветность дневного света.

4300 Кельвинов – это теплый белый свет с небольшим желтоватым оттенком. Такие лампы – это стандартный ксенон, который гарантирует хорошую видимость дорожного полотна в темное время суток и при непогоде.

Отметим, что лучи ламп с такой цветностью не рассеиваются и не кристаллизируются от капель влаги.

5000 Кельвинов – это идеальный белоснежный свет, максимально схожий с дневными лучами. Такая цветностьприсуща ксенону и улучшенным галогеновым лампам. Источники света с данной характеристикоймаксимальноэффективны в темное время суток. Такой свет похож на дневные лучи, что гарантирует лучшую освещенность дорожного полотна.

6000 Кельвинов – это белоснежно-голубоватый свет, который больше подходит для модернизации наружности автомобиля, поскольку обеспечивает красивый и стильный эффект оптики.

Такой свет присущ ксеноновым лампам и обеспечивает достаточно хорошую видимость в темное время суток. Однако, поскольку это уже голубоватый свет, он уже не настолько яркий и не будет обеспечивать эффекта при непогоде.

Группа 3. Неразрешенные для использования на дорогах мира

8000 Кельвинов – это лампы которые имеют синий свет. Они запрещены для использования на автомобилях в целях ежедневной эксплуатации. Такие лампы не обеспечивают мощной видимости даже в темное время суток, однако их используют в качестве модернизации автомобиля на выставках.

10000 Кельвинов – это лампы с сине-фиолетовым оттенком, которые практически не дают никакого светового эффекта, однако их используют на автомобилях, в основном для шоу-каров.

12000 Кельвинов – лампа легкого фиолетового цвета, также запрещенная для использования на дорогах мира. Приборы устанавливают в головную оптику автомобилей для стильного эффекта на выставках, шоу-карах.

30000 Кельвинов – это насыщенный фиолетовый цвет. Лампы такого эффекта практически невозможно найти в продаже, поскольку их производят на заказ, и они полностью запрещены для эксплуатации на дорогах. Отметим, что используют лампы также в качестве приборов модернизации наружности автомобилей на шоу карах.

Безцокольные светодиодные лампы на автомобиль

В наличии безцокольные диодные лампы на авто различных размеров и мощности, дешевые цены и оперативное оформление заказа в интернет-магазине Автолонг. Купить светодиодные лампы 24V или 12V оптом и в розницу с быстрой доставкой по всей России.

По дате добавления

Только в наличии

В интернет-магазине Автолонг вы в большом ассортименте и по выгодным ценам найдете различные автомобильные светодиодные лампы 24V и 12V на грузовики и легковые машины. У нас всегда есть в наличии диодные лампы в ближний свет фар, для задних фонарей и на задние габариты, на поворотники, для освещения салона, для номерного знака и для многих других световых приборов.
В последние годы LED автолампы очень активно набирают популярность, их не только все чаще устанавливают современные автопроизводители, но и сами водители нередко заменяют ими лампочки других видов, установленные ранее в различных устройствах автомашины. Причину почему они стали так популярны легко понять, изучив достоинства и отличия таких изделий. Среди них можно выделить стабильный ровный свет, очень комфортный и близкий к естественному, низкое энергопотребление при высокой светоотдаче, долговечность, механическая прочность элементов, невысокая стоимость и компактность оборудования на их основе, огромное многообразие всевозможных параметров и типов цоколей, производимых сегодня.
Основное правило при покупке – делать выбор согласно маркировке, характеристик и цоколя лампочки, которую меняете, и с учетом модели самого транспорта.
Установка диодных ламп в авто проста и зачастую не требует специальной квалификации. Но стоит отметить, что все же в некоторых случаях, особенно при первой замене ими других типов светотехники, могут встретиться некоторые специфичные нюансы, потому мы рекомендуем перед монтажом подробнее узнать о них. Например, габаритные размеры аналогов на светодиодах могут отличаться, а если они ставятся вместо галогеновых источников автосвета, то могут потребоваться специализированные насадки-адаптеры или переоборудование блоков электросети из-за возможной разности сопротивлений устройств и вытекающих из этого помех и проблем в электронике бортовой сети, также нельзя просто по своему желанию поставить такие автолампочки на место штатных в фары некоторых транспортных средств, поскольку это может быть расценено сотрудниками ГИБДД как нарушение технических регламентов КоАП и повлечь за собой соответствующие карательные меры. Поэтому, если нет опыта или вы не уверены в корректности предстоящих работ, то лучше всего будет обратиться к специалистам в этой области.
В данном разделе удобного каталога нашего интернет-магазина Автолонг вы сможете выбрать для своего автомобиля безцокольные светодиодные лампы, купить их возможно как онлайн на сайте, так и приехав лично в офис компании в Москве. Наши консультанты помогут вам подобрать подходящие led автолампы и оформить заказ на них. Для постоянных партнеров действует выгодная программа умных скидок и персональные предложения. Если вы хотите получить приобретенные товары в другом городе, то мы организуем быструю доставку их в любой регион РФ.

светоизлучающих диодов (LED) — SparkFun Learn

Авторы:
Ник Пул, bboyho

Избранное

Любимый

Введение

Светодиоды окружают нас повсюду: В наших телефонах, автомобилях и даже домах. Каждый раз, когда загорается что-то электронное, есть большая вероятность, что за этим стоит светодиод. Они бывают самых разных размеров, форм и цветов, но независимо от того, как они выглядят, у них есть одна общая черта: они — бекон электроники. Считается, что они делают любой проект лучше, и их часто добавляют к маловероятным вещам (к всеобщему удовольствию).

Однако, в отличие от бекона, они уже не годятся после того, как их приготовили. Это руководство поможет вам избежать случайных светодиодных барбекю! Впрочем, обо всем по порядку. Что именно это этот светодиод, о котором все говорят?

Светодиоды (это «элли-и-ди») представляют собой особый тип диодов, которые преобразуют электрическую энергию в свет. На самом деле, светодиод означает «светоизлучающий диод». (Он делает то, что написано на банке!) И это отражено в сходстве между диодом и символами схемы светодиода:

Короче говоря, светодиоды похожи на крошечные лампочки. Тем не менее, светодиоды требуют гораздо меньше энергии для освещения по сравнению с ними. Они также более энергоэффективны, поэтому они не нагреваются, как обычные лампочки (если только вы не накачиваете их энергией). Это делает их идеальными для мобильных устройств и других приложений с низким энергопотреблением. Однако не сбрасывайте их со счетов в мощной игре. Светодиоды высокой интенсивности нашли свое применение в акцентном освещении, прожекторах и даже автомобильных фарах!

Вы уже испытываете тягу? Тяга поставить светодиоды на все подряд? Хорошо, оставайтесь с нами, и мы покажем вам, как!

Что такое цепь?

Каждый электрический проект начинается со схемы. Не знаете, что такое цепь? Мы здесь, чтобы помочь.

Избранное

Любимый

Что такое электричество?

Мы можем видеть электричество в действии на наших компьютерах, освещая наши дома, как удары молнии во время грозы, но что это такое? Это не простой вопрос, но этот урок прольет на него свет!

Избранное

Любимый

Диоды

Праймер для диодов! Свойства диодов, типы диодов и применение диодов.

Избранное

Любимый

Электроэнергия

Обзор электроэнергии, скорость передачи энергии. Мы поговорим об определении мощности, ваттах, уравнениях и номинальных мощностях. 1,21 гигаватт обучающего веселья!

Избранное

Любимый

Полярность

Знакомство с полярностью электронных компонентов. Узнайте, что такое полярность, в каких частях она присутствует и как ее определить.

Избранное

Любимый

Метрические префиксы и единицы СИ

В этом руководстве объясняется, как использовать и преобразовывать стандартные метрические префиксы.

Избранное

Любимый

Как их использовать

Итак, вы пришли к разумному выводу, что вам нужно поставить светодиоды на все. Мы думали, ты придешь.

Давайте пройдемся по книге правил:

1) Полярность имеет значение

В электронике полярность указывает, является ли компонент схемы симметричным или нет. Светодиоды, будучи диодами, пропускают ток только в одном направлении. А когда нет тока, нет и света. К счастью, это также означает, что вы не сможете сломать светодиод, подключив его наоборот. Скорее просто не получится.

Положительная сторона светодиода называется «анодом» и маркируется более длинным «выводом» или ножкой. Другая, отрицательная сторона светодиода называется катодом . Ток течет от анода к катоду и никогда в обратном направлении. Перевернутый светодиод может препятствовать правильной работе всей цепи, блокируя протекание тока. Так что не волнуйтесь, если добавление светодиода сломает вашу цепь. Попробуйте перевернуть его.

2) Сила тока Moar равна мощности Moar Light

Яркость светодиода напрямую зависит от потребляемого им тока. Это означает две вещи. Во-первых, сверхъяркие светодиоды быстрее разряжают батареи, потому что дополнительная яркость достигается за счет дополнительной потребляемой мощности. Во-вторых, вы можете контролировать яркость светодиода, контролируя величину тока через него. Но создание настроения — не единственная причина сократить потребление тока.

3) Существует такая вещь, как слишком большая мощность

Если вы подключите светодиод напрямую к источнику тока, он попытается рассеять столько энергии, сколько ему разрешено потреблять, и, подобно трагическим героям прошлого, он уничтожить себя. Вот почему важно ограничить величину тока, протекающего через светодиод.

Для этого используем резисторы. Резисторы ограничивают поток электронов в цепи и защищают светодиод от слишком большого тока. Не волнуйтесь, для определения наилучшего номинала резистора требуется лишь немного базовой математики. Вы можете узнать все об этом в примерах применения нашего руководства по резисторам!

Резисторы

1 апреля 2013 г.

Учебное пособие по резисторам. Что такое резистор, как они ведут себя параллельно/последовательно, расшифровка цветовых кодов резисторов и применение резисторов.

Избранное

Любимый

Пусть вас не пугает вся эта математика, на самом деле довольно сложно все испортить слишком сильно. В следующем разделе мы рассмотрим, как сделать светодиодную схему без калькулятора.

Светодиоды без математики

Прежде чем мы поговорим о том, как читать техническое описание, давайте подключим несколько светодиодов. В конце концов, это учебник по светодиодам, а не учебник по для чтения .

Это также не учебник по математике, поэтому мы дадим вам несколько практических правил для запуска и работы светодиодов. Как вы, вероятно, поняли из информации в предыдущем разделе, вам понадобится батарея, резистор и светодиод. Мы используем батарею в качестве источника питания, потому что ее легко найти, и она не может обеспечить опасное количество тока.

Базовый шаблон для светодиодной цепи довольно прост, просто подключите батарею, резистор и светодиод последовательно. Как это:

Резистор 330 Ом

Хорошим номиналом резистора для большинства светодиодов является 330 Ом (оранжевый — оранжевый — коричневый). Вы можете использовать информацию из последнего раздела, чтобы помочь вам определить точное значение, которое вам нужно, но это светодиоды без математики . Итак, начните с включения резистора 330 Ом в приведенную выше схему и посмотрите, что произойдет.

Метод проб и ошибок

Что интересно в резисторах, так это то, что они рассеивают дополнительную мощность в виде тепла, поэтому, если у вас есть резистор, который нагревается, вам, вероятно, нужно использовать меньшее сопротивление. Однако, если ваш резистор слишком мал, вы рискуете сжечь светодиод! Учитывая, что у вас есть несколько светодиодов и резисторов, вот блок-схема, которая поможет вам спроектировать схему светодиодов методом проб и ошибок:

Броски с батарейкой типа «таблетка»

Еще один способ зажечь светодиод — просто подключить его к батарейке типа «таблетка»! Так как батарейка типа «таблетка» не может обеспечить ток, достаточный для повреждения светодиода, вы можете соединить их напрямую! Просто вставьте батарейку типа «таблетка» CR2032 между выводами светодиода. Длинная ножка светодиода должна касаться стороны батареи, отмеченной знаком «+». Теперь вы можете обмотать все это лентой, добавить магнит и приклеить к чему-либо! Ура метателям!

Конечно, если вы не получаете отличных результатов методом проб и ошибок, вы всегда можете взять свой калькулятор и посчитать. Не волнуйтесь, рассчитать наилучшее значение резистора для вашей схемы несложно. Но прежде чем вы сможете определить оптимальное значение резистора, вам нужно найти оптимальный ток для вашего светодиода. Для этого нам нужно сообщить в таблицу…

Узнать подробности

Не подключайте никакие странные светодиоды в свои цепи, это просто вредно для здоровья. Познакомьтесь с ними первыми. А как лучше читать даташит.

В качестве примера мы рассмотрим техническое описание нашего базового красного 5-мм светодиода.

LED Current

Начиная сверху и спускаясь вниз, первое, с чем мы сталкиваемся, это очаровательный стол:

Ах, да, но что все это значит?

В первой строке таблицы указано, какой ток ваш светодиод сможет непрерывно выдерживать. В этом случае вы можете дать ему 20 мА или меньше, и он будет светить ярче всего при 20 мА. Вторая строка говорит нам, каким должен быть максимальный пиковый ток для коротких импульсов. Этот светодиод может выдерживать короткие скачки до 30 мА, но вы не хотите поддерживать этот ток слишком долго. Это техническое описание даже достаточно полезно, чтобы предложить стабильный диапазон тока (в третьем ряду сверху) 16-18 мА. Это хорошее целевое число, которое поможет вам произвести расчеты резисторов, о которых мы говорили.

Следующие несколько строк менее важны для целей данного руководства. Обратное напряжение — это свойство диода, о котором в большинстве случаев не стоит беспокоиться. Рассеиваемая мощность — это мощность в милливаттах, которую светодиод может использовать до того, как он выйдет из строя. Это должно работать само собой, пока вы держите светодиод в пределах рекомендуемых значений напряжения и тока.

Напряжение светодиодов

Посмотрим, какие еще столы они здесь поставили… Ах!

Это полезный столик! Первая строка сообщает нам, каким будет прямое падение напряжения на светодиоде. Прямое напряжение — это термин, который часто встречается при работе со светодиодами. Это число поможет вам решить, какое напряжение потребуется вашей схеме для питания светодиода. Если у вас есть более одного светодиода, подключенного к одному источнику питания, эти цифры действительно важны, потому что прямое напряжение всех светодиодов, сложенных вместе, не может превышать напряжение питания. Мы поговорим об этом более подробно позже в более подробном разделе этого руководства.

Длина волны светодиода

Во второй строке этой таблицы указана длина волны света. Длина волны — это, по сути, очень точный способ объяснить, какого цвета свет. Это число может немного варьироваться, поэтому в таблице указаны минимум и максимум. В данном случае это от 620 до 625 нм, что находится как раз на нижнем красном конце спектра (от 620 до 750 нм). Опять же, мы рассмотрим длину волны более подробно в более подробном разделе.

Яркость светодиода

Последняя строка (помеченная как «Интенсивность света») показывает, насколько ярким может быть светодиод. Единица mcd, или милликандела — стандартная единица измерения интенсивности источника света. Этот светодиод имеет максимальную интенсивность 200 мкд, что означает, что он достаточно яркий, чтобы привлечь ваше внимание, но не совсем яркий фонарик. При 200 мкд этот светодиод мог бы стать хорошим индикатором.

Угол обзора

Далее у нас есть веерообразный график, представляющий угол обзора светодиода. Различные стили светодиодов будут включать линзы и отражатели, чтобы либо концентрировать большую часть света в одном месте, либо распространять его как можно шире. Некоторые светодиоды подобны прожекторам, испускающим фотоны во всех направлениях; Другие настолько направленны, что вы не можете сказать, что они включены, если не смотрите прямо на них. Чтобы прочитать график, представьте, что светодиод стоит прямо под ним. «Спицы» на графике обозначают угол обзора. Круглые линии представляют интенсивность в процентах от максимальной интенсивности. Этот светодиод имеет довольно узкий угол обзора. Вы можете видеть, что если смотреть прямо вниз на светодиод, он наиболее яркий, потому что при 0 градусах синие линии пересекаются с самым внешним кругом. Чтобы получить угол обзора 50%, угол, при котором интенсивность света вдвое меньше, проследите за кругом 50% вокруг графика, пока он не пересечет синюю линию, затем следуйте по ближайшему выступу, чтобы считать угол. Для этого светодиода угол обзора 50% составляет около 20 градусов.

Размеры

Наконец, механический чертеж. Это изображение содержит все размеры, которые вам понадобятся для установки светодиода в корпус! Обратите внимание, что, как и у большинства светодиодов, у этого есть небольшой фланец внизу. Это удобно, когда вы хотите установить его в панель. Просто просверлите отверстие идеального размера для корпуса светодиода, и фланец предотвратит его падение!

Теперь, когда вы знаете, как расшифровать техническое описание, давайте посмотрим, какие причудливые светодиоды вы можете встретить в дикой природе…

Типы светодиодов

Поздравляем, вы знаете основы! Может быть, вы даже получили в свои руки несколько светодиодов и начали их освещать, это потрясающе! Как бы вы хотели активизировать свою игру с миганием? Давайте поговорим о том, как сделать что-то необычное за пределами вашего стандартного светодиода.

Крупный план суперяркого 5-мм светодиода Крупный план

Типы светодиодов

Вот другие персонажи.

RGB-светодиоды

RGB-светодиоды (красный-зелено-синий) на самом деле представляют собой три светодиода в одном! Но это не значит, что он может делать только три цвета. Поскольку красный, зеленый и синий являются аддитивными основными цветами, вы можете контролировать интенсивность каждого из них, чтобы создать любой цвет радуги. Большинство светодиодов RGB имеют четыре контакта: по одному для каждого цвета и общий контакт. У некоторых общий штырек является анодом, а у других катодом.

Светодиод RGB Common Clear Cathode

Светодиоды с интегральными схемами

Цикличность

Некоторые светодиоды умнее других. Возьмем, к примеру, велосипедный светодиод. Внутри этих светодиодов на самом деле есть интегральная схема, которая позволяет светодиоду мигать без какого-либо внешнего контроллера. Вот крупным планом микросхема (большой черный квадратный чип на кончике наковальни), управляющая цветами.

5-миллиметровый светодиод с медленным циклом крупным планом

Просто включите его и смотрите, как он работает! Они отлично подходят для проектов, где вы хотите немного больше действий, но не имеете места для схемы управления. Есть даже мигающие светодиоды RGB, которые переключаются между тысячами цветов!

Адресные светодиоды

Другие типы светодиодов могут управляться индивидуально. Существуют различные наборы микросхем (WS2812, APA102, UCS1903 и многие другие), используемые для управления отдельными светодиодами, соединенными вместе. Ниже показан крупный план WS2812. Большая квадратная микросхема справа управляет цветами по отдельности.

Адресный WS2812 PTH Close Up

Встроенный резистор

Что это за магия? Светодиод со встроенным резистором? Вот так. Существуют также светодиоды с небольшим токоограничивающим резистором. Если вы внимательно посмотрите на изображение ниже, на штыре есть небольшая черная квадратная микросхема для ограничения тока на этих типах светодиодов.

Светодиод со встроенным резистором Крупный план

Итак, подключите светодиод со встроенным резистором к источнику питания и зажгите его! Мы протестировали эти типы светодиодов при напряжении 3,3 В, 5 В и 9 В.

Сверхяркий зеленый светодиод со встроенным резистором с питанием

Примечание: В техническом описании светодиодов со встроенным резистором указано, что рекомендуемое прямое напряжение составляет около 5 В. Тестирование одного на 5 В, он потребляет около 18 мА. Стресс-тестирование с 9V аккумулятор, он тянет около 30мА. Вероятно, это верхний предел входного напряжения. Использование более высокого напряжения может сократить срок службы светодиода. При напряжении около 16 В в наших стресс-тестах светодиод перегорел.

Корпуса для поверхностного монтажа (SMD)

Светодиоды для поверхностного монтажа представляют собой не столько определенный вид светодиодов, сколько тип корпуса. По мере того, как электроника становится все меньше и меньше, производители придумали, как втиснуть больше компонентов в меньшее пространство. Детали SMD (Surface Mount Device) представляют собой крошечные версии своих стандартных аналогов. Вот крупный план адресуемого светодиода WS2812B, упакованного в небольшой корпус 5050.

Адресный WS2812B Крупный план

SMD-светодиоды бывают нескольких размеров, от довольно больших до размеров меньше рисового зерна! Поскольку они такие маленькие и имеют подушечки вместо ножек, с ними не так просто работать, но если у вас мало места, они могут быть именно тем, что прописал доктор.


Пакет WS2812B-5050	Пакет APA102-2020

9Светодиоды 0008 SMD также облегчают и ускоряют установку большого количества светодиодов на печатные платы и полосы для машин . Вы, вероятно, не стали бы вручную припаивать все эти компоненты вручную.


Крупный план адресной светодиодной матрицы 8×32 (WS2812-5050)	Адресная светодиодная лента 5M (APA102-5050) с питанием

High Power

Мощные светодиоды таких производителей, как Luxeon и CREE, невероятно яркие. Они ярче, чем суперяркие! Как правило, светодиод считается высокомощным, если он может рассеивать мощность 1 Вт или более. Это причудливые светодиоды, которые вы найдете в действительно хороших фонариках. Массивы из них можно построить даже для прожекторов и автомобильных фар. Поскольку через светодиод проходит так много энергии, для них часто требуются радиаторы. Радиатор — это, по сути, кусок теплопроводного металла с большой площадью поверхности, задачей которого является передача как можно большего количества отработанного тепла в окружающий воздух. В конструкцию некоторых разделительных досок, таких как показанная ниже, может быть встроено некоторое рассеивание тепла.


Мощный RGB-светодиод	Алюминиевая задняя панель для некоторого рассеивания тепла

Мощные светодиоды могут генерировать столько отработанного тепла, что могут повредить себя без надлежащего охлаждения. Не позволяйте термину «отработанное тепло» обмануть вас, эти устройства по-прежнему невероятно эффективны по сравнению с обычными лампочками. Для управления можно использовать драйвер светодиода постоянного тока.

Специальные светодиоды

Существуют даже светодиоды, излучающие свет за пределами обычного видимого спектра. Например, вы, вероятно, используете инфракрасные светодиоды каждый день. Они используются в таких вещах, как пульты от телевизора, для отправки небольших фрагментов информации в виде невидимого света! Они могут выглядеть как стандартные светодиоды, поэтому их будет трудно отличить от обычных светодиодов.

ИК-светодиод

На противоположном конце спектра также можно найти ультрафиолетовые светодиоды. Ультрафиолетовые светодиоды заставят некоторые материалы флуоресцировать, как черный свет! Они также используются для дезинфекции поверхностей, поскольку многие бактерии чувствительны к ультрафиолетовому излучению. Они также могут быть использованы для обнаружения подделок (купюры, кредитные карты, документы и т. д.), солнечных ожогов, список можно продолжить. Пожалуйста, надевайте защитные очки при использовании этих светодиодов.

УФ-светодиод Проверяем банкноту США

Другие светодиоды

Имея в вашем распоряжении такие причудливые светодиоды, нет оправдания тому, чтобы оставить что-либо неосвещенным. Однако, если ваша жажда знаний о светодиодах не утолена, тогда читайте дальше, и мы подробно рассмотрим светодиоды, цвет и силу света!

Углубление

Итак, вы закончили со светодиодами 101 и хотите большего? О, не волнуйтесь, у нас есть еще. Давайте начнем с науки о том, что заставляет светодиоды тикать… э-э… мигать. Мы уже упоминали, что светодиоды — это особый вид диодов, но давайте немного углубимся в то, что именно это означает:

То, что мы называем светодиодом, на самом деле представляет собой светодиод и упаковку вместе, но сам светодиод на самом деле крошечный! Это чип полупроводникового материала, легированный примесями, которые создают границу для носителей заряда. Когда ток течет в полупроводник, он перескакивает с одной стороны этой границы на другую, высвобождая при этом энергию. В большинстве диодов эта энергия уходит в виде тепла, но в светодиодах эта энергия рассеивается в виде света!

Длина волны света и, следовательно, цвет зависят от типа полупроводникового материала, из которого изготовлен диод. Это связано с тем, что структура энергетических зон полупроводников различается между материалами, поэтому фотоны излучаются с разными частотами. Вот таблица распространенных светодиодных полупроводников по частоте:

Усеченная таблица полупроводниковых материалов по цветам. Полная таблица доступна в статье Википедии для «LED»

В то время как длина волны света зависит от ширины запрещенной зоны полупроводника, интенсивность зависит от количества энергии, проходящей через диод. Мы немного говорили об интенсивности света в предыдущем разделе, но это больше, чем просто числовое значение того, насколько ярко что-то выглядит.

Единица измерения силы света называется кандела, хотя, когда вы говорите об интенсивности одного светодиода, вы обычно находитесь в диапазоне милликандела. Что интересно в этой единице, так это то, что на самом деле это не мера количества световой энергии, а фактическая мера «яркости». Это достигается путем взятия мощности, излучаемой в определенном направлении, и взвешивания этого числа с помощью функции светимости света. Человеческий глаз более чувствителен к некоторым длинам волн света, чем к другим, и функция светимости представляет собой стандартизированную модель, учитывающую эту чувствительность.

Сила света светодиодов может составлять от десятков до десятков тысяч милликандела. Индикатор питания на вашем телевизоре, вероятно, составляет около 100 мкд, тогда как у хорошего фонарика может быть 20 000 мкд. Смотреть прямо на что-то более яркое, чем несколько тысяч милликандел, может быть болезненно; не пытайтесь.

Прямое падение напряжения

О, я также обещал, что мы поговорим о концепции прямого падения напряжения. Помните, когда мы смотрели техническое описание, я упомянул, что прямое напряжение всех ваших светодиодов, сложенных вместе, не может превышать напряжение вашей системы? Это связано с тем, что каждый компонент в вашей схеме должен иметь разделяет напряжение, и количество напряжения, которое каждая часть использует вместе, всегда будет равно доступному количеству. Это называется законом напряжения Кирхгофа. Таким образом, если у вас есть источник питания 5 В, и каждый из ваших светодиодов имеет прямое падение напряжения 2,4 В, вы не сможете питать более двух одновременно.

Законы Кирхгофа также пригодятся, когда вы хотите приблизить напряжение на данной части на основе прямого напряжения других частей. Например, в примере, который я только что привел, есть источник питания 5 В и 2 светодиода с прямым падением напряжения 2,4 В каждый. Конечно, мы хотели бы включить токоограничивающий резистор, верно? Как узнать напряжение на этом резисторе? Это просто:

5 (напряжение системы) = 2,4 (светодиод 1) + 2,4 (светодиод 2) + резистор
5 = 4,8 + Резистор
Резистор = 5 — 4,8
Резистор = 0,2

Итак, на резисторе 0,2 В! Это упрощенный пример, и это не всегда так просто, но, надеюсь, это даст вам представление о важности прямого падения напряжения. Используя значение напряжения, которое вы получаете из законов Кирхгофа, вы также можете делать такие вещи, как определение тока через компонент с помощью закона Ома. короче вы хотите, чтобы напряжение вашей системы было равно ожидаемому прямому напряжению компонентов вашей комбинированной схемы.

Расчет токоограничивающих резисторов

Если вам нужно рассчитать точное значение токоограничивающего резистора, включенного последовательно со светодиодом, ознакомьтесь с одним из примеров приложений в руководстве по резисторам для получения дополнительной информации.

Ресурсы и продолжение

Вы сделали это! Вы знаете почти все… о светодиодах. Теперь иди и ставь светодиоды на все, что угодно! А теперь… драматическая реконструкция светодиода без токоограничивающего резистора, перегруженного и перегоревшего:

Да… не впечатляет.

Если вы хотите узнать больше о некоторых темах, связанных со светодиодами, посетите эти другие учебные пособия:

Легкий

Light — полезный инструмент для инженера-электрика. Понимание того, как свет связан с электроникой, является фундаментальным навыком для многих проектов.

Избранное

Любимый

ИК-связь

В этом руководстве объясняется, как работает обычная инфракрасная (ИК) связь, а также показано, как настроить простой ИК-передатчик и приемник с помощью Arduino.

Избранное

Любимый

Цилиндр Das Blinken

Цилиндр, украшенный светодиодными лентами, станет отличным свадебным подарком.

Избранное

Любимый

Как делают светодиоды

Мы совершаем экскурсию по производителю светодиодов и узнаем, как производятся светодиоды PTH 5 мм для SparkFun.

Избранное

Любимый

Руководство по подключению датчика внешней освещенности TEMT6000

Привнесите в любой проект возможность определять уровень освещенности с помощью датчика внешней освещенности SparkFun TEMT6000 Breakout.

Избранное

Любимый

Светящиеся валентинки

Осветите свою любовь бумажными схемами — пайка не требуется!

Избранное

Любимый

Руководство по подключению PicoBuck v12

Плата PicoBuck представляет собой высокоэффективный трехканальный драйвер светодиодов постоянного тока.

Избранное

Любимый

Руководство по подключению импульсного источника питания со светодиодной подсветкой Mean Well

В этом руководстве мы будем подключать импульсный источник питания светодиодов Mean Well к адресной светодиодной ленте, управляемой Arduino.

Избранное

Любимый

Хотите узнать больше о светодиодах?

См. нашу страницу LED , где вы найдете все, что вам нужно знать, чтобы начать использовать эти компоненты в своем проекте.

Отведи меня туда!

Или посмотрите некоторые из следующих сообщений в блоге:

Гонка на дно: светодиодные лампы и DFM

11 мая 2015 г.

Избранное

Любимый

T³: Приключения с УФ-светодиодами, фотоинициаторами и гель-лаком для ногтей

19 апреля 2016 г.

Избранное

Любимый

T³: Использование светодиодов в качестве датчиков освещенности

9 августа 2016 г.

Избранное

Любимый

Распечатанные на 3D-принтере руки-помощники

16 апреля 2018 г.

Избранное

Любимый

ATP: Схема со светодиодами

2 июля 2018 г.

Избранное

Любимый

Математическое выцветание

26 декабря 2018 г.

Избранное

Любимый

7-канальная DMOS-транзисторная матрица от Diodes Incorporated управляет индуктивными нагрузками при минимальном рассеивании мощности

Diodes Incorporated (Diodes) (Nasdaq: DIOD) представила новую матрицу транзисторов. DIODES™ ULN62003A состоит из семи транзисторов с открытым стоком с номинальным током 500 мА, все истоки которых подключены к общему контакту заземления. Эта сильноточная транзисторная матрица, способная управлять широким спектром нагрузок, таких как соленоиды, реле, двигатели постоянного тока и светодиодные дисплеи, предназначена для систем климат-контроля и бытовых приборов. Продукт можно использовать в стиральных машинах, сушилках, микроволновых печах и кондиционерах.

Изготовленный из выходных транзисторов DMOSFET, ULN62003A имеет падение выходного напряжения всего 0,2 В. Это намного ниже, чем у биполярных устройств, с которыми он совместим по выводам. Полученное в результате снижение рассеиваемой мощности не только сводит к минимуму общее энергопотребление, но также снижает тепловые проблемы и повышает надежность. Это также позволяет управлять большим количеством устройств, сохраняя при этом желаемую температуру кристалла.

Кроме того, устройство с поддержкой входных напряжений до -1 В обладает гораздо большей гибкостью и позволяет использовать вывод GND для обнаружения ситуаций перегрузки по току. Эта возможность дополнительно повышает надежность системы и расширяет возможности приложений, для которых может использоваться ULN62003A. Ограничительные диоды включены в каждый из выходов этой транзисторной матрицы для защиты и повышения надежности при работе с индуктивными нагрузками.

ULN62003A поставляется в корпусе SO-16 и обеспечивает превосходную производительность по сравнению со многими популярными драйверами периферийных устройств. Он доступен по цене 0,25 доллара США в количестве 1000 штук.

О компании Diodes Incorporated

Компания Diodes Incorporated (Nasdaq: DIOD), входящая в индекс Standard and Poor’s SmallCap 600 и Russell 3000, поставляет высококачественную полупроводниковую продукцию ведущим мировым компаниям в области бытовой электроники, вычислительной техники и связи. , промышленный и автомобильный рынки. Мы используем наш расширенный портфель продуктов с дискретными, аналоговыми и смешанными сигналами, а также передовые технологии упаковки для удовлетворения потребностей клиентов. Наш широкий спектр специализированных решений и продаж, ориентированных на решения, в сочетании с работой 32 площадок по всему миру, включая разработку, тестирование, производство и обслуживание клиентов, позволяет нам быть ведущим поставщиком на быстрорастущих рынках с большими объемами.

Тона лампы	Цветовая температура	Индекс цветопередачи	Разъяснение
Теплые тона	2400 Кельвинов	18	Плохая цветопередача
	3200 Кельвинов	57	Хорошая цветопередача
	4300 Кельвинов	84	Отличная цветопередача
Холодные тона	5000 Кельвинов	87	Отличная цветопередача
Холодные тона	6000 Кельвинов	89	Отличная цветопередача
